拓普康GM101大地测量1秒全站仪

全新高精度入门型1秒级领跑者：

● 全新设计EDM，精度更高，速度更快

● 大容量内存，支持USB 数据传输

● 预装多种测量程序

● 单块电池作业时长达28 小时

● IP66 级防尘防水



GM101全站仪功能介绍：

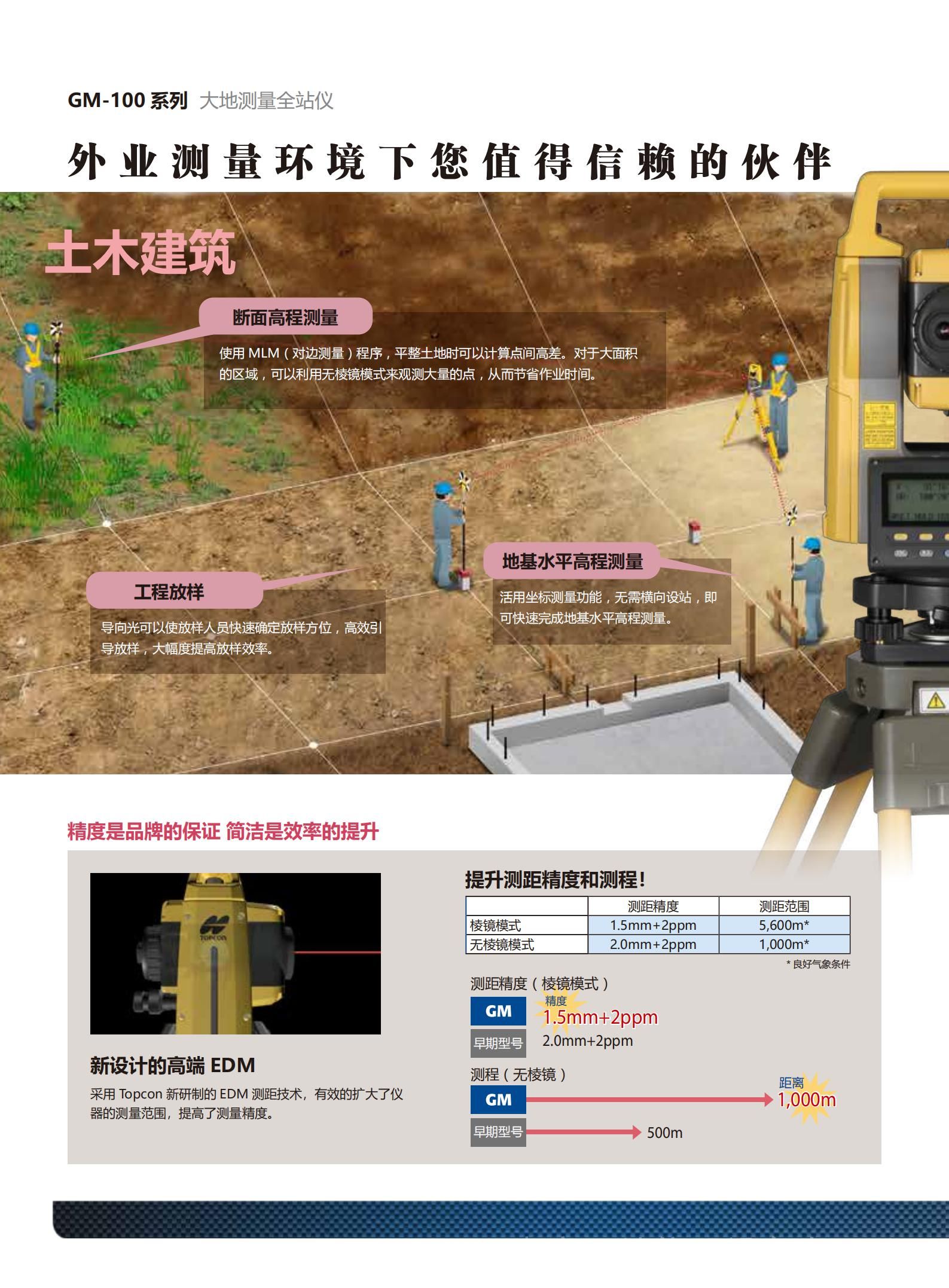

一：各种测量环境下*值得信赖的伙伴

1：断面高程测量

使用MLM（对边测量）程序，平整土地时可以计算点间高差。对于大面积的区域，可以利用无棱镜模式来观测大量的点，从而节省作业时间。

2：工程放样活

导向光可以使放样人员快速确定放样方位，高效引导放样，大幅度提高放样效率。

3：地基水平高程测量

活用坐标测量功能，无需平面定向，即可快速完成地基水平高程测量。

二：精度是品牌的保证 简洁是效率的提升

新设计的高端EDM，通过采用高端技术实现了全新的EDM 光电测距方法。有效的扩大了仪器的测量范围，提高了测量精度。

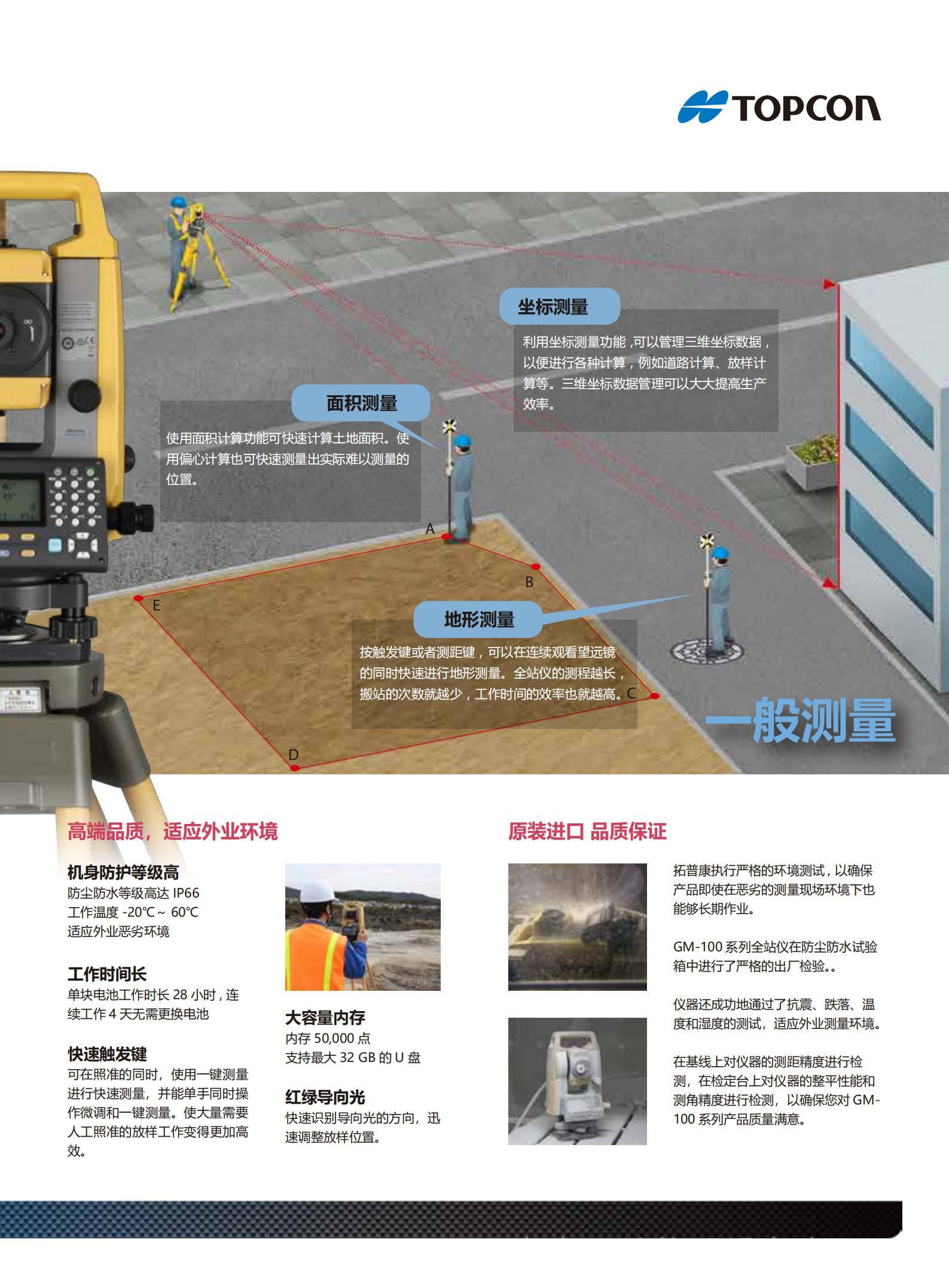

三：一般测量

1：坐标测量

利用坐标测量功能，可以管理三维坐标数据，以便进行各种计算，例如道路计算、放样计

算等。三维坐标数据管理可以大大提高生产效率。

2：面积测量

使用面积计算功能可快速计算土地面积。使用偏心计算也可快速测量出实际难以测量的位置。

3：地形测量

按触发键或者测距键，可以在连续观看望远镜的同时快速进行地形测量。全站仪的测程越长，搬站的次数就越少，工作时间的效率也就越高。

GM101全站仪优势：

1：卓越的测量功能 适应各种环境

2：机身设计

防尘防水等级高达IP66；工作温度-20℃～ 60℃；适用于各种恶劣环境。

3：超大容量内存

内存50,000 点；支持*大32 GB 的U 盘。

4:超长待机时间

单块电池28 小时超长工作时间连续工作4 天无需更换电池

5:快速触发键

可在照准的同时，使用一键测量进行快速测量，并能单手同时操作微调和一键测量。使大量需要人工照准的放样工作变得更加高效。

6:红绿导向光

快速识别导向光的方向，迅速调整放样位置。

7：原装进口 品质保证

拓普康执行严格的环境测试, 以确保产品即使在恶劣的测量现场环境下也能够长期作业。GM101全站仪在防尘防水试验箱中进行了彻底的检测。仪器还成功地通过了各种抗震、跌落、温度和湿度的测试，以达到环境指标。在基线上对仪器的测距精度进行检

测，在检定台上对仪器的整平性能和测角精度进行检测，以确保您对GM101产品质量满意。

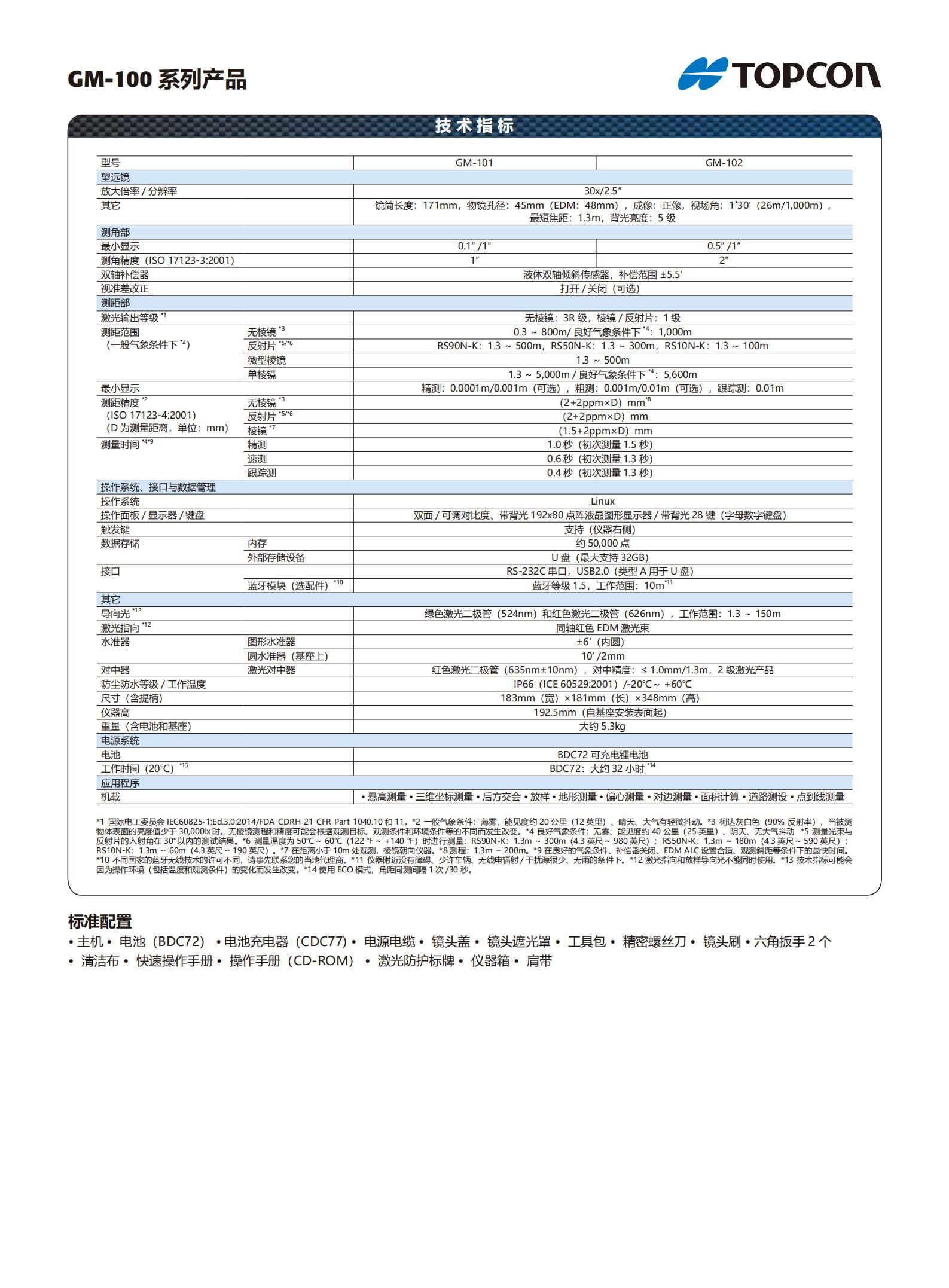

技术参数

型号GM101

望远镜

放大倍率/ 分辨率： 30x / 2.5"

其他：

镜筒长度：171mm，物镜孔径：45mm（EDM：48mm），成像：正像，视场角：1˚30′（26m/1,000m）,*短焦距：1.3m，背光亮度：5 级

测角部：

*小显示：0.5" / 1"

测角精度（ISO 17123-3:2001）：1"

双轴补偿器：液体双轴倾斜传感器，补偿范围±6′

视准差改正：打开/ 关闭（可选）

测距部：

激光输出等级： 无棱镜模式：3R 级，棱镜/ 反射片模式：1 级

测距范围（一般气象条件下）：

                   无棱镜： 0.3 ～ 800m/ 良好气象条件下：1,000m

                   反射片： RS90N-K：1.3 ～ 500m，RS50N-K：1.3 ～ 300m，RS10N-

K：1.3 ～ 100m

                   微型棱镜：1.3 ～ 500m

                   单棱镜：1.3 ～ 5,000m / 良好气象条件下：6,000m

*小显示：精测：0.0001m/0.001m（可选），粗测：0.001m/0.01m（可选），跟踪测：0.01m

精度（ISO 17123-4：2001）： 无棱镜 (2 + 2 ppm x D) mm

                          反射片 (2 + 2 ppm x D) mm

                          棱镜(1.5 + 2 ppm x D) mm

测量时间： 精测: 0.9s ( 初次1.5s), 速测: 0.6 s ( 初次1.3s),

          跟踪测: 0.4s ( 初次1.3s)

操作系统、接口与数据管理： 操作系统Linux

操作面板/显示器/ 键盘：双面/ 可调对比度、带背光192x80 点阵液晶图形显示器/ 带背

                      光28 键（字母数字键盘）

触发键： 支持（仪器右侧）

数据存储：

内存：        约50,000 点

         外部存储设备：U盘 ( *大32GB)

接口： RS-232C 串口，USB 2.0 （类型A用于U盘）

蓝牙模块（选配件）： 蓝牙Class 1.5， 工作范围10 m

其他：

导向光：绿色激光二极管（524nm）和红色激光二极管（626nm），工作范围：1.3 ～ 150m

激光指向：同轴红色EDM 激光束

水准器：

图形水准器：±6′（内圆）

圆水准器(基座上)：10' / 2 mm

对中器：

激光对中器：红色激光二极管(635 nm ±10 nm), 光斑精度：≤ 1.0 mm@1.3m, 2 级激光产品

防尘防水等级/ 工作温度：IP66 (IEC 60529:2001)/-20 ~ +60ºC

尺寸（含提柄）： 183mm（宽）×181mm（长）×348mm（高）

仪器高：192.5mm（自基座安装表面起）

重量（含电池和基座）： 约5.3kg

电源系统：

      电池/ 工作时间（20ºC）： BDC70 可充电锂电池

      应用程序：BDC70：大约28 小时

应用软件：

     • 悬高测量 • 三维坐标测量 • 后方交会 • 放样• 地形测量 • 偏心测量 • 对边测量• 面积计算 • 道路测设 • 点到线测量
